Главный распределительный щит (ГРЩ) — это ключевое низковольтное комплектное устройство в системе электроснабжения объекта, предназначенное для приёма, распределения и учёта электроэнергии напряжением 380/220 В в трёхфазных сетях переменного тока частотой 50 Гц. Кроме того, ГРЩ обеспечивает защиту от перегрузок и коротких замыканий, а также автоматическое восстановление питания (при наличии блока АВР).
Основные функции ГРЩ:
- Приём электроэнергии от трансформаторной подстанции или другого источника.
- Распределение тока по отходящим линиям к конечным потребителям (этажным щитам, ящикам управления, осветительным сетям).
- Контроль параметров сети (напряжение, ток).
- Защита оборудования и линий от аварийных режимов (короткое замыкание, перегрузка).
- Учёт расхода электроэнергии.
- Автоматический ввод резерва (переключение на резервный источник при аварии).

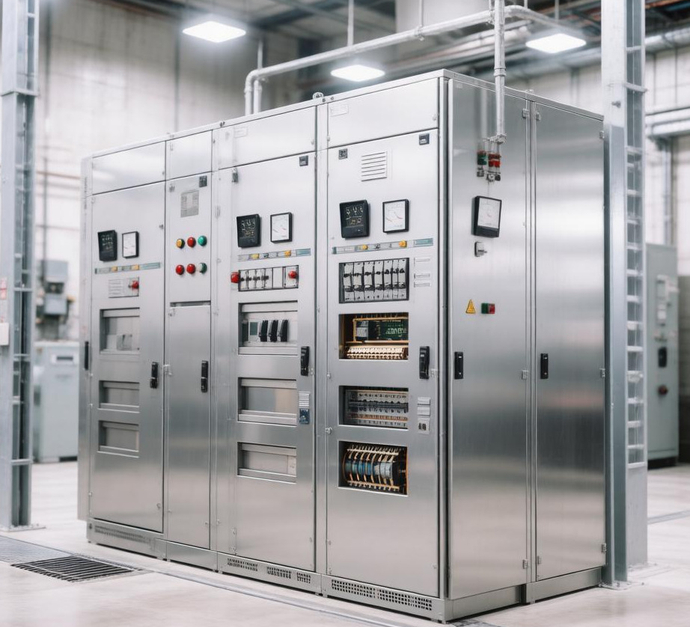

Конструктивное исполнение ГРЩ обычно представляет собой набор металлических шкафов (панелей), внутри которых на изоляторах закреплены сборные шины (чаще всего медные). В состав щита входят:
- Панели вводные (подключение силовых вводов).
- Линейные панели (распределение по потребителям).
- Секционные панели (для объединения секций шин и работы АВР).
- Панели учёта и конденсаторных установок. Внутреннее пространство разделено перегородками для безопасности. На лицевой панели (двери) размещаются приборы измерения, ключи управления и светосигнальная арматура. Щит может быть однорядным или двухрядным, одностороннего или двухстороннего обслуживания.
Технические характеристики:
- Номинальное напряжение: 380 В.
- Частота: 50 Гц.
- Степень защиты: от IP20 до IP65 (в зависимости от места установки).
- Номинальный ток шин: от нескольких сотен до 6000–7200 А.
- Ток электродинамической стойкости: до 150 кА.
- Длина щита может достигать 15 метров в зависимости от мощности объекта.
Особенности и требования ГРЩ устанавливается, как правило, на выходе понижающей трансформаторной подстанции или рядом с ней. От его надёжности зависит электроснабжение всего объекта. Устройство проектируется индивидуально под конкретный объект с учётом перспектив развития, требований безопасности и удобства обслуживания. В отличие от вводно-распределительных устройств (ВРУ), ГРЩ рассчитан на значительно большие токи и часто состоит из нескольких шкафов, выполняя функции главного узла распределения на объекте
