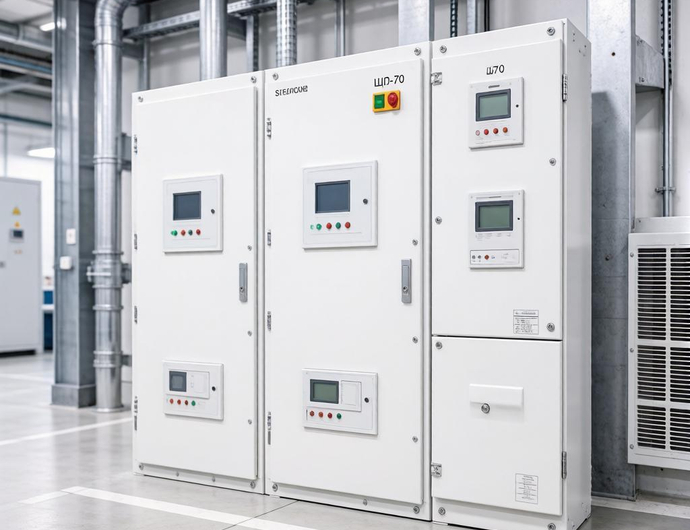

Панели низкого напряжения серии ЩО-70 предназначены для комплектования распределительных устройств напряжением до 1000 В переменного тока частотой 50 Гц. Они служат для приёма и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания, а также для измерения и учёта электроэнергии. Панели могут использоваться в трансформаторных подстанциях, распределительных устройствах (РУНН, ГРЩ) или как отдельно стоящие щиты.
Конструктивно панель ЩО-70 представляет собой металлическую оболочку (степень защиты IP20 по фасаду и IP00 с остальных сторон), выполненную из листовых гнутых профилей. Толщина металла варьируется от 1 до 5 мм. Внутри размещаются коммутационные аппараты (автоматические выключатели, рубильники, предохранители), электроизмерительные приборы и сборные шины. Сборные шины обычно располагаются в верхней части щита, а нулевая и заземляющая — в нижней.
По назначению панели делятся на:
- Вводные (кабельный и шинный ввод)
- Линейные
- Вводно-линейные
- Секционные
- Вводно-секционные
- Панели диспетчерского управления уличным освещением
- Торцевые
- Панели с аппаратурой АВР (автоматический ввод резерва)
- Панели учёта
На панелях устанавливается необходимая аппаратура: трансформаторы тока, амперметры, вольтметры, светосигнальная арматура. Возможна комплектация щитами учёта, в том числе с установкой счётчиков на дверях. Панели могут быть одностороннего или двухстороннего обслуживания и соединяются между собой шинными мостами при двухрядном расположении.
