Шкаф автоматического ввода резерва (АВР) — это электротехническое устройство, предназначенное для автоматического восстановления электроснабжения потребителей путём переключения на резервную линию при исчезновении напряжения на основной. Такие шкафы широко применяются на промышленных предприятиях, в строительстве и на других объектах, где критически важна бесперебойная подача электроэнергии.
Принцип работы и назначение Основная задача шкафа АВР — обеспечить автоматический и быстрый переход на резервный источник питания (вторую линию или генератор) без участия оператора. При восстановлении напряжения на основном вводе система автоматически возвращает питание в исходное состояние.
В состав типового шкафа АВР входят:
- Коммутационные аппараты (автоматические выключатели, контакторы, рубильники).
- Измерительные приборы и реле (реле контроля фаз, реле минимального напряжения).
- Контроллер или логическая схема управления.
- Аппаратура индикации и сигнализации.
Система работает следующим образом: контроллер или реле постоянно отслеживает параметры сети на основном вводе. При выходе напряжения за допустимые пределы или полном его исчезновении блок управления подаёт команду на отключение основного ввода и включение резервного. Для предотвращения одновременного включения двух источников питания в схемах с секционированием используются специальные блокировки.

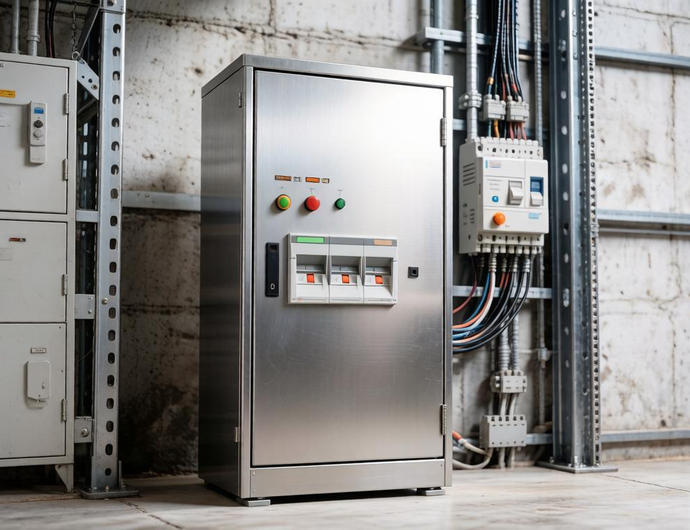

Конструктивные особенности и применение Шкафы АВР могут быть выполнены для работы с двумя и более вводами (основной, резервный, генераторный). Они изготавливаются в виде металлических шкафов одностороннего или двухстороннего обслуживания, внутри которых располагается вся необходимая аппаратура. Комплектация и схема сборки разрабатываются индивидуально на основе технического задания заказчика и проектной документации.
Существуют различные варианты исполнения:
- По типу коммутации: на автоматических выключателях или контакторах.
- По количеству вводов: два ввода (сеть + сеть или сеть + генератор), три ввода и более.
- С функцией диспетчеризации: с возможностью удалённого мониторинга и управления (например, по интерфейсу RS-485).
- С учётом электроэнергии: со встроенными приборами учёта.
Технические требования К шкафам АВР предъявляются высокие требования по быстродействию и надёжности срабатывания, так как от их работы зависит непрерывность технологических процессов. Конструкция должна обеспечивать безопасность обслуживающего персонала, удобство монтажа и технического обслуживания. Шкафы часто оснащаются световой индикацией для отображения текущего состояния вводов («Сеть», «Резерв», «Авария»)
