Вводно-распределительное устройство (ВРУ) — это ключевой элемент системы электроснабжения зданий и сооружений, представляющий собой комплекс электротехнического оборудования, размещённый в едином корпусе (шкафу или панели).
Основное назначение ВРУ — приём, распределение и учёт электрической энергии в сетях с напряжением до 1000 В, а также защита внутренних электрических сетей и потребителей от аварийных режимов (коротких замыканий, перегрузок, утечек тока).
Основные функции ВРУ:
- Приём электроэнергии: подключение объекта к внешней питающей сети.
- Распределение: подача электроэнергии по отдельным линиям (группам) к конечным потребителям (квартиры, освещение, лифты, силовое оборудование).
- Учёт: измерение общего объёма потребляемой электроэнергии с помощью счётчиков.
- Защита: предотвращение повреждений оборудования и проводки за счёт установки автоматических выключателей, УЗО и других защитных аппаратов.
- Оперативное управление: возможность полного или частичного отключения питания для проведения ремонтных или аварийных работ.
Конструктивные особенности и состав

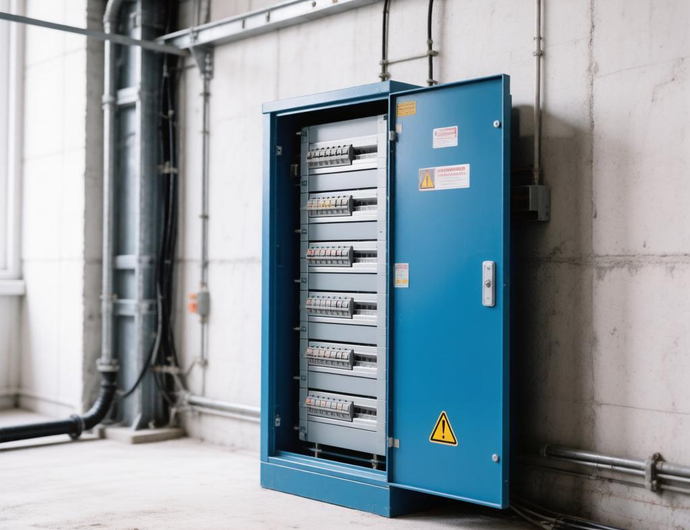

ВРУ обычно представляет собой металлический шкаф, внутри которого смонтированы следующие основные блоки и элементы:
- Вводная часть: вводной рубильник или автоматический выключатель для приёма энергии от внешней сети.
- Учётная часть: приборы учёта электроэнергии (счётчики), часто с возможностью пломбировки.
- Распределительная и защитная часть:
- Распределительные шины (фазные, нулевая рабочая N, нулевая защитная PE).
- Групповые автоматические выключатели для защиты отдельных линий.
- Устройства защитного отключения (УЗО) или дифференциальные автоматы.
- Предохранители (в старых или специализированных схемах).
- Вспомогательные элементы:
- Главная заземляющая шина (ГЗШ).
- Реле контроля напряжения (РКН).
- Ограничители импульсных перенапряжений (ОПН).
- Сигнальная аппаратура (индикаторы напряжения).
